Описание
Оценочный комплект LGA80D от Artesyn дает возможность подключить демонстрационную плату к разъему USB на ПК с помощью интерфейса PMbus, донгла и кабеля, входящих в комплект, и управлять и контролировать устройства LGA80D так, как они будут использоваться в приложении.

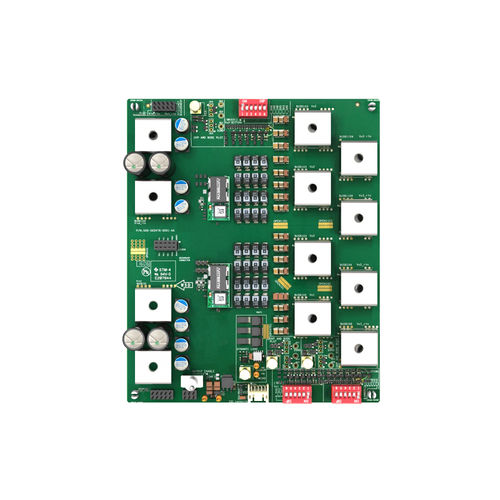

На демонстрационной плате имеются аппаратные функции, позволяющие включать и выбирать выходное напряжение с помощью простых установок dip-переключателей, а также на плате предусмотрены точки измерения напряжения и пульсаций.
Подключения к оценочной плате осуществляются с помощью винтов M6, единственное условие – входное напряжение должно быть в диапазоне от 7,5 В до 14 В. Выходные соединения используют те же винты M6, однако, если вы хотите подключить выходы параллельно или уложить модули в стопку, они расположены таким образом, чтобы максимально упростить операцию установки связи между ними. Демонстрационная плата заполнена двумя модулями LGA80D, что позволяет тестировать работу независимых каналов или стекированных модулей.
