Описание

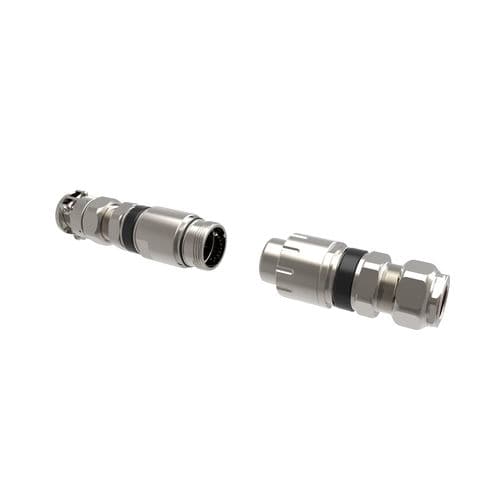

Конструкция InstrumEx позволяет безопасно и быстро соединять и разъединять сигналы и низкую мощность во взрывоопасных зонах. Этот разъем доступен в 4, 8 и 9-позиционных конфигурациях, с контактами до 2,5 мм и допускает максимальное напряжение 250 В, 10 А. Изготовленный из латуни с никелированным покрытием или нержавеющей стали, он включает в себя встроенные кабельные вводы, которые не только делают разъем меньше, но и позволяют ему быть дешевле своих конкурентов, сохраняя при этом прочность, необходимую для применения в опасных зонах.
Электрическая вставка с ключом – Простая в сборке электрическая вставка позволяет выполнять обжимные или паяные соединения
Встроенная шпонка – обработанный ключ и шпоночный паз обеспечивают выравнивание разъема. Уникальная 5-позиционная система шпоночного соединения вставки предотвращает перекрестное сопряжение
Быстрое соединение – Уникальная 4-хзаходная резьба ACME обеспечивает плавное и быстрое полное сопряжение менее чем за два оборота. Неразрывность заземления достигается благодаря контактному зажиму на 360°
Шпоночные позиции – Вторичная шпонка на корпусе вставки гарантирует выравнивание контактов, предотвращая повреждение штифта
Защита от проворачивания – профилированный патрубок и корпус разъема предотвращают проворачивание кабеля, исключая его повреждение.
4- и 9-ходовые варианты могут принимать жилы от 0,5 мм² до 2,5 мм² и могут работать при максимальном токе 10 А (AC1) при 250 В переменного тока и 2,5 А (DC1) при 60 В постоянного тока. 8-ходовой вариант, разработанный преимущественно для приложений Ethernet, принимает жилы от 0,14 мм² до 0,37 мм² и может работать с током 1 А (AC1) при 60 В переменного тока и 0,5 А (DC1) при 60 В постоянного тока.Для получения информации о кодах заказа, размерах, выборе вставок и расчетах рассеиваемой мощности, пожалуйста, загрузите Datasheet InstrumEx из раздела “ресурсы” на этой странице.
