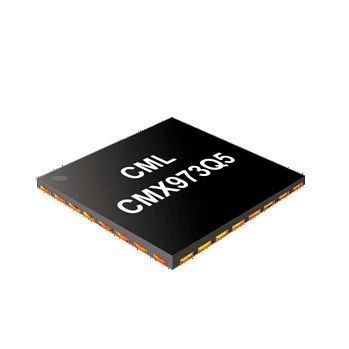

Приемопередатчик AIS, CMX973, CML Microcircuits

CMX973 - это высокопроизводительный квадратурный модулятор / демодулятор, отличающийся широким диапазоном рабочих частот и привлекательным энергопотреблением.

CMX973 составляет основу высокопроизводительной системы радиочастотного приемопередатчика, сочетающей гибкий квадратурный модулятор ПЧ/РЧ и квадратурный демодулятор.

Широкая полоса пропускания сигнала на ВЧ, выходной сигнал 0 дБм, низкий уровень шума и управление по последовательной шине обеспечивают максимальную гибкость и высокую производительность при низкой рабочей мощности. Он подходит для супергетеродинных архитектур с частотами ПЧ от 20 МГц до 300 МГц и может использоваться в системах с низкой ПЧ или в системах с преобразованием в базовую полосу.

Модулятор преобразует сигнал непосредственно из базовой полосы в требуемую частоту передачи от 20 МГц до 1 ГГц и имеет квадратурную фазовую коррекцию для минимизации нежелательных спектральных составляющих.

Дифференциальные входы идеально подходят для прямого подключения к стандартным модемам и интерфейсным ИС, таким как CML CMX7163 QAM Data Modem, CMX910 AIS Baseband Signal Processor, CMX981 Digital Radio Baseband Processor и другим!

Демодулятор ПЧ/РЧ 20 - 300МГц
Полоса пропускания I/Q 10MHz Rx и 25MHz Tx
20 - 1000MHz RF модулятор 0dBm выход модулятора
< 1 градус фазового согласования I/Q демодулятора
< 0,5 дБ Согласование усиления I/Q демода
ПЧ PLL и усилитель VCO
Маломощный модулятор/демод 61mA/15mA @ 3.3V
Маленький 32-контактный корпус VQFN

Терминалы беспроводной передачи данных
Мобильные радиостанции ВЧ/УВЧ и УВЧ
Радиосистемы авионики
Телеметрические модемы
Беспроводные микрофоны
Программно-определяемое радио (SDR)
Спутниковые терминалы

Характеристики

• Производитель: CML Microcircuits
• Артикул: CMX973
• Применение: для телеметрии
• Другие характеристики: для передачи данных, высокоэффективное
• Сеть: РЧ, AIS, спутниковое
